产品特性：螺旋网带,螺旋压滤网,螺旋压滤网,大环螺旋干网产品简介：054大环螺旋网采用优点高粘度聚酯切片线材，经过成型、编织、整理、定型而成.具有较细密及均匀的网眼，可挡细小物体的渗漏.螺旋干网中间可加填料后渗气度减少，网孔密实，减少网孔上的物资流失，网的横向挺度大。造纸网厂家详细介绍：采用优点高粘度聚酯切片线材，经过成型、编织、整理、定型而成。具有较细密及均匀的网眼，可挡细小物体的渗漏.螺旋干网中间可加填料后渗气度减少，网孔密实，减少网孔上的物资流失，网的横向挺度大。并能根据用户需要在网内填料来来控制透气。造纸网厂家造纸网厂家主要用于污泥脱水，造纸洗浆，洗煤，化工，酒糠脱水和其它行业压滤，在造纸机干燥部位上用于高透气部位较好。使用也方便，寿命长并且易修补。滤带张力一般控制在0.3－0.7MPa，常用值为0．5MPa。滤带行走速度1～7m/min不同规格与尺寸可来样定做生产。

聚酯网具有强度大、变型小、抗腐蚀、耐磨性好，湖州优质聚酯方孔网且寿命长的特点，用于、制糖、制药、陶瓷、食品、印刷、洗煤等行业。又根据用途可分为聚酯成型网，优质聚酯方孔网滤布聚酯干网，聚酯螺旋网，压力过滤器，污泥脱水网，洗浆网，织网，聚乙烯网，装饰网，聚酯网按编织系列划分，可分为四综、五综、七综、八综、十六综、二十四综等系列。按种类划分，可分为单层网、双层网、两层半网、三层网等。特点：具有耐酸、耐碱、耐磨损、耐高温、使用寿命长，是机织干毯、帆布和一般干网的数倍。网面平整，抗拉强度大，透气性能良好。热传递效率高，能为用户节约能源。安装使用便，接口无印痕，强度可达到正常网。

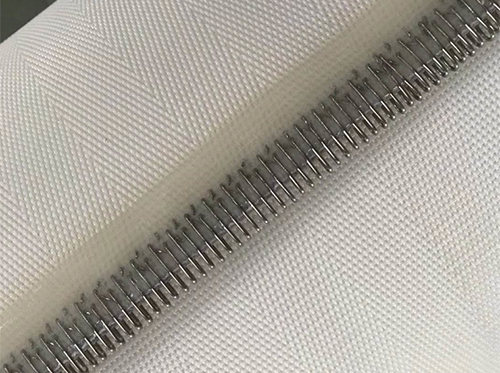

污泥脱水网接口采用316材质的不锈钢扣制作而成，接口覆盖钢扣的胶水采用德国进口酯脂胶，胶水的作用主要是保护钢扣不脱落，以及避免损伤到刮刀。1、首先将设备中旧网带的接口转到便于拆接口的位置。2、将旧网带松开来，抽出接口连接的钢丝。3、再将新网带跟旧网带连接在一起。4、开动机器，将旧网带拉出来，同时新网带被带入设备中。5、当旧网带全部被拉出设备时，将旧网带从新网带上拆下来。6、新网带的两头钢扣交叉对合在一起，用不锈钢丝穿好。7、将网带紧起来，开机运转，调好跑偏现象，就可正常使用。

成形网是造纸机上的重要器材，是造纸机上纸页成形、脱水的器件，它对从流浆箱来的纸浆悬浮液进行脱水、并将纸幅运行至后续工段。聚酯成型网，是造纸机成型部分常用滤水网。过去多用铜网，多用聚酯成型网，成型网主要由聚酯单丝编织而成。造纸网厂家为了增加成型网的使用寿命，一些厂家在纬线中间隔加入耐磨性更好的尼龙单丝编织。延长成形网的使用寿命，对于降低成纸成本有重要意义，以下就是造纸网厂家在纸机实际操作中总结出的一些行之有效的经验，供参考。1.长网纸机网案各元件必须精确地排成一线，并处于良好的机械状态；－所有滤水元件必须紧固好，并处于同一高度；－检查张紧辊和自动张紧调节装置不能弹起；2.网案保洁和日常维护差是导致网子寿命缩短的一个主要原因；(a)确保没有纤维积聚物形成浆块落入成形网内侧；(b)保持刮刀处于良好状态；－防止浆料在导网辊和胸辊上积聚；－第一个外辊对于避免网子受到浆块损坏至关重要；－刮刀角度（约25~30度）对于保证适当刮水而不产生刮擦声不跳动是十分重要的；－刮刀负荷需反复试验，但必须避免过载；－对于任何一把及所有刮刀，摆动是一个很好的预警；－应经常检查胸辊刮刀以免造成网痕或胸辊带有太多水；(c)检查接水盘孔洞、生锈的螺栓或喷淋阀门；－喷淋阀门四周不均匀的水流可能导致金属剥落折断并流经喷淋管；造纸网厂家3.消除有磨蚀作用的填料，如：硫酸钙；4.检查网子的轨迹、校正、张紧、负荷及滑移；－确保纸机横向张力均匀；－不要在太松弛状态下，运行成形网；5.维持喷淋水温度和pH值与浆料相一致；－确保两侧喷淋清水管不堵；6.采用低摩擦系数真空吸水箱上表面；－检查真空吸水箱上表面是否平坦；7.减少真空吸水箱数量，增大开孔；－降低真空度，防止成形网在真空吸水箱上卡滞或阻塞；8.排除浆内粗砂（离心除渣器）；－检查成形板、真空吸水箱表面和案板上是否存在划痕和毛刺；9.采用网子寿命延长剂（网子保洁剂）；10.应有适当富裕牵引力以保证网子不在胸辊处打滑；11.在操作规程的最低吸水箱真空度下运行；－保证水流能从吸水箱自由地进入水封槽；12.检查成形板的安装以确保有足够空间供均匀、最小的胸辊排水；13.检查网子转向辊系统的保洁；－检查刮刀、刮刀负荷、喷淋水、轴承及过量的喷淋水压；14.检查定边装置或流浆箱颊板的磨损条痕，以确定是否安装过低。

顶浆是指浆料中的纤维通过聚酯造纸网的网孔挂在真空箱面板板上,慢慢的聚集而将聚酯造纸网顶起的现象。为了防止这种现象的发生，首先河南造纸网来分析一下这种现象发生的原因。一．浆料中的长纤维较少，使纤维不易交织在一起，而出现顶浆现象。二．木浆的含量少，纤维交织布紧密。三．真空箱面板的表面吧光滑或严重磨损。河南造纸网就河南造纸网上述原因我们采用的应对措施如下：一．在网部脱水允许的情况下，尽可能的使用目数较高的聚酯造纸网，尤其是选用纬密的效果会更佳，就像我们前面讲过的选用造纸网一般选用40*60目的或者是60*90目的一样，这样使网孔的面积减小，过滤过去的水的浓度减小，增加了细小纤维的留着率。二．由于聚酯网的质地软，伸长率大，有一定的张力范围，所以在运行的要经常检查聚酯网的张力。

不同的过滤需要和不同类型的过滤设备对滤布提出了不同的要求，只有科学、恰当地选择滤布，才能有效地提高过滤设备的处理能力和分离质量。（1）造纸网厂家选择滤布前的准备工作。选择滤布前，需要详细了解固—液分离生产过程中的物料种类、分离目的、生产能力、过滤机类型等性能指标，以便选择适宜的滤布。但由于各种性能指标千差万别，要想选择性能优良的合适滤布有一定困难。造纸网厂家在很多情况下，选择滤布通常是以相互兼顾为原则。①过滤要求。了解是回收固体弃去液体，还是回收液体弃去固体，或者两者都回收，或两者都舍弃；滤饼的含液量和滤液的澄清度要求；废弃物是否还需处理。②料浆中固体颗粒的特性。如颗粒大小、粒度分布范围、固体颗粒的可压缩性、颗粒形状、固体真密度。③料液中液体的特性。如黏度、密度、酸碱性、氧化—还原性、对有机物的可溶性及温度。④料浆的特性。如黏度、密度、浓度（固体和液体的比例）、颗粒的分散状态。⑤过滤机类型。根据生产能力、投资、使用面积等具体情况确定过滤机的类型等。（2）造纸网厂家选型的原则和方法。滤布选型时应综合考虑以下几个方面：①滤布材料的物理、化学稳定性。应根据料浆的物理、化学特性，选择合适的滤布材料。滤布选型时，需考虑的物理、化学性能包括使用温度、抗拉性能及变形性、化学稳定性、溶解性或膨润性、耐酸碱性等。②力学性能。应根据过滤机的类型来选择滤布的抗拉性能、耐磨性能、伸长率、弹性等力学性能。如带式真空过滤机、滤布行走式厢式压滤机、折带卸料式转鼓真空过滤机等过滤设备要求滤布具有较好的抗拉性能。表10-31列出了国产常用滤布的拉伸性能，表10-32列出了国产常用滤布断裂强力的排序表，表10-33列出了国产常用滤布断裂伸长率排序表。厢式压滤机和板框式压滤要求滤布有一定弹性和有一定的变形，伸长率和断裂伸长率则反映了其变形能力。刮刀卸除滤饼的过滤机、板框压滤机、厢式压滤机都要求滤布具有良好的耐磨性能。表10-34列出了国产常用滤布的耐磨性能。③过滤精度。所选滤布必须满足生产工艺规定的过滤精度。反映过滤精度的指标有鼓泡孔径、最大透过粒径及初始滤液浊度（滤液允许含固量）。表示鼓泡孔径有两个指标，即最大鼓泡孔径和沸腾鼓泡孔径。一般而言，最大鼓泡孔径约为最大透过颗粒的2到4倍。过滤精度要求不太高的高浓度物料的过滤，所选滤布的最大透过粒径与物料中需截留的颗粒的粒径不宜相差太大，以免造成短路。但对于过滤精度要求高的过滤或无滤饼成形的稀薄料浆的过滤，所选滤布的最大透过粒径应不大于物料中需截留的颗粒粒径，以保证过滤精度。此外，滤布孔隙的均匀性也很重要，可用沸腾鼓泡孔径和最大鼓泡孔径的比值来描述，比值趋近于1，则表示滤布孔隙的均匀程度好。表10-35列出了国产常用滤布的最大鼓泡孔径、沸腾鼓泡孔径和它们的比值，表10-36列出了国产常用滤布的最大透过粒径，表10-37列出了几种具有代表性物料加压过滤时，国产常用滤布的初始滤液浊度。造纸网厂家④初始过滤速率。滤布的透气阻力、透水阻力及加压、真空过滤的初始过滤速率都间接或直接表明滤布的初始过滤速率。以上三个指标的对应关系，一般来说，透气阻力大的滤布，其透水阻力也大，阻力大的滤布初始过滤速率则小，反之则相反。对于液—固分离过滤设备选择滤布应以透水率或初始过滤速率为选择依据。一般来说，截留性能好的滤布，阻力大；截留性能差的滤布，阻力小。分离细颗粒、低浓度的物料，一般选择截留性能较好的滤布，以满足生产中规定的分离精度；分离大颗粒、高浓度的物料，一般选用截留性能稍差一些、阻力低的滤布，以提高设备的生产率。表10-38列出了国产常用滤布的透气阻力，表10-39列出了国产常用滤布的透水阻力，表10-40到表10-43分别列出了几种具有代表性的物料加压过滤的过滤速率，表10-37列出了它们的初始滤液浊度，表10-44列出了几种具有代表性的物料的真空过滤初始过滤速率和滤液转清时间。⑤造纸网厂家滤饼剥离性能。滤饼与滤布之间存在着黏着力，黏着力越小，越易于卸饼。滤布与滤饼间的黏着力与滤布的材质、纤维的长短、织法有关。一般来说，单丝纤维的滤布比长复丝纤维和短纤维的滤布卸饼性能好，平纹滤布的卸饼性能最差，缎纹滤布的卸饼性能最好。表10-28列出了滤饼剥离性能与纱线构成及织法的关系，表10-45列出了国产常用滤布与轻质碳酸钙滤饼之间的黏着应力。⑥再生效率。滤布随着使用时间的延长，部分孔隙被固相颗粒堵塞，使过滤阻力上升，过滤速率下降，因此需要再生。滤布的再生性能与滤布的材质、纤维长短、织法等都有关系。一般来说，单丝滤布的再生性能最好，长丝滤布次之，短纤维滤布最差。结构致密的平纹滤布和帆布类滤布的再生性能差，斜纹、缎纹类的滤布再生性能好。实际上，再生的滤布有一段“再生性能稳定期”，所以生产中设备通常显现的过滤速率是滤布进入“再生性能稳定期”时的过渡速率。因此滤布选型时在满足生产中规定的过滤精度的前提下，还应考虑选择再生性能好的滤布。⑦小样试验。造纸网厂家用上述方法初步确定的滤布往往有许多品种。通过小样试验才能筛选出最佳滤布。小样试验可以测定滤布的过滤速率、滤液的强度、滤饼的含湿量、卸饼性能等数据，通过数据的对比、分析就能选定最佳滤布。小样试验一般采用真空抽滤漏斗装置或加压过滤装置。⑧模拟试验。滤布选定后，为了验证其可靠性，可以进行模拟试验。可选择拟用相同的小型过滤机或过滤过程推动力相似的试验机进行模拟试验，以验证小样试验所得的测定数据。通过模拟试验的滤布，一般应用到生产中表现也是良好的。
